ADL-3

ADL-3

性能特点: 系统可设定三种动作模式: A、润滑:开机时先执行润滑时间计时; B、 间歇:润滑完成后执行间歇时间计时; C、 记忆:断电后再次送电...

应用范围: 电动润滑泵可广泛应用于机床、塑料、纺织、轻工、印刷、自动扶梯和输送器等机械设备的集中润滑系统

...

产品概述
产品参数
应用案例
产品概述
产品特点 / CHARACTERISTICS
性能与特点

1.系统可设定三种动作模式:
A、润滑:开机时先执行润滑时间计时
B、 间歇:润滑完成后执行间歇时间计时
C、 记忆:断电后再次送电可继续执行之前未完成的间歇时间
2.润滑时间和间歇时间均可调整(内设有锁键功能,可锁定设置后的润滑和间歇时间)
3.设有液位开关,压力开关(可选配)。当油量或压力不足时蜂鸣器会发出报警、并将异常信号输出
D、压力不足显示Erp
E、 液位不足显示Ero
4.系统时间可设定,LUB润滑时间:1-999(秒)
INT间歇时间:1-999(分)(特殊要求可定制)
5.面板指示灯可显示出注油机的润滑和间歇状态
6.系统可使用“RST”键,强制润滑或消除异常报警信号
7.单次最长润滑时间小于或等于2分钟,间歇时间通常为润滑时间的5倍以上
8.电机设有自我保护功能,防止电机温度过高及过载
9.在容积式系统中设有脱压装置,需配BT/BC/BF合分配器使用

适用范围 / SCOPE OF APPLICATION

电动润滑泵可广泛应用于机床、塑料、纺织、轻工、印刷、自动扶梯和输送器等机械设备的集中润滑系统

油路原理 / OIL CIRCUIT PRINCIPLE

使用说明 / INSTRUCTIONS FOR USE
使用调试须知

1.电源接头必须接好固紧,确保使用安全,并检查泵装置上的油位发讯、压力开关是否灵敏。
2.润滑泵的额定工作压力为2.0MPa(产品出厂己调至2.0MPa),不得擅自调整调压阀。
3.使用油剂粘度:68-1800cSt见附录表(推荐:0℃以下采用N32#导轨油或机械油:1℃-20℃采用N32#-N100#导轨油或机械油:21℃以上采用N100#-N220#导轨油、机械油)导轨油:GB/T7631.11-94,机械油:GB443-89。禁止使用含有水份的润滑油与含有抗磨剂的润滑油(含有水份的润滑油、如设备长时间停止工作,会导致润滑系统内的元件生锈易造成润滑装置故障;含有抗磨剂的润滑油易堵塞润滑系统中的滤油器)。
4.首次使用:启动油泵运行,充满主油管→拧下系统末端联接体的闭口螺丝→让油剂从闭口螺丝螺孔排出(排除管道中的杂质与气泡)→观察排出的油剂无气穴(气泡),按原装配,紧固闭口螺丝→系统压力升至约2MPa(观察压力表),持续5~10秒→切断电源,泵停止工作→系统压力卸压至0位→然后再次启动油泵运行给油→泵工作压力上升至约2.0MPa→观察各计量件,排油正常后将计量件与支油管路连接紧固→循环操作数次,使全部支油管末端均出油,无气穴(气泡)一逐个连接润滑点→设定供油周期进行自动供油(参阅第四条)。
5.检查各部件连接处绝对不能有滲油现象,如发现油必须紧固,严防滲油(采用目测或手指触摸各部件连接处)。
注:a.主油管连接处漏油,系统压力不能建立,导致计量件排油不均匀或不排油。
      b.计量件与支油管连接处涔油,容易进入空气,会产生支油管内润滑油泄。
6.严禁低油位操作,易造成油泵故障或排出油剂含气泡,低油位开关发讯号时必须立即添加指定的油剂。

产品参数

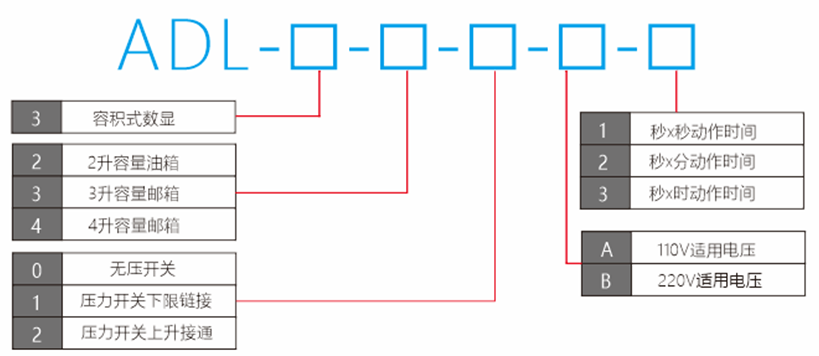

编制说明 / PREPARATION INSTRUCTIONS

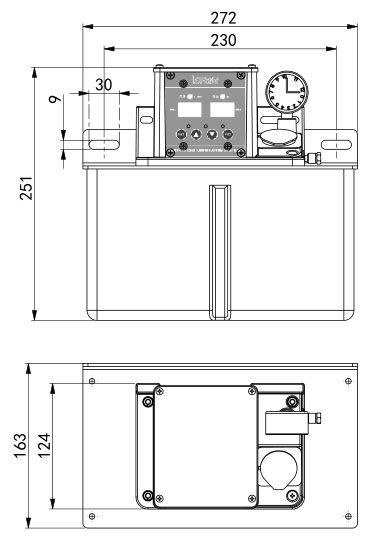

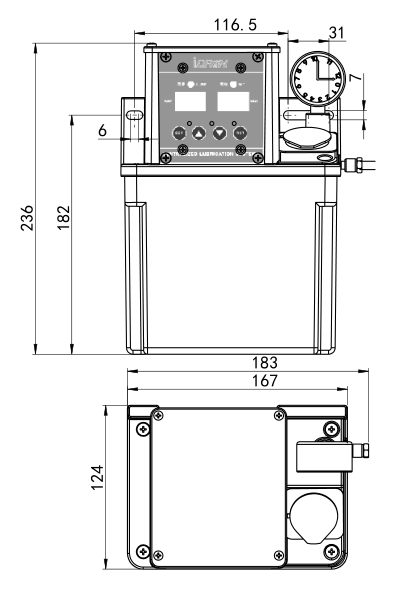

外形尺寸图 / OUTLINE SIZE DRAWING
2L 3L 4L
技术参数 / TECHNICAL PARAMETER
  项目
型号规格
电机 润滑时间
(S)
间歇时间
(M)
额定压力 最大输出压力 吐出量 出油管径 压力开关 液压开关 蜂鸣器 油箱用量 重量
电压
(V)
功率
(W)
(Mpa)
ADL-3 AC110
or
AC220
20
or
25
1 ~ 999 1.5 ~ 1.7 2.5 100
150
200
Ø6 可选配 2L
(树脂)
2.9
3L
(树脂)
3.2
4L
(树脂)
3.3

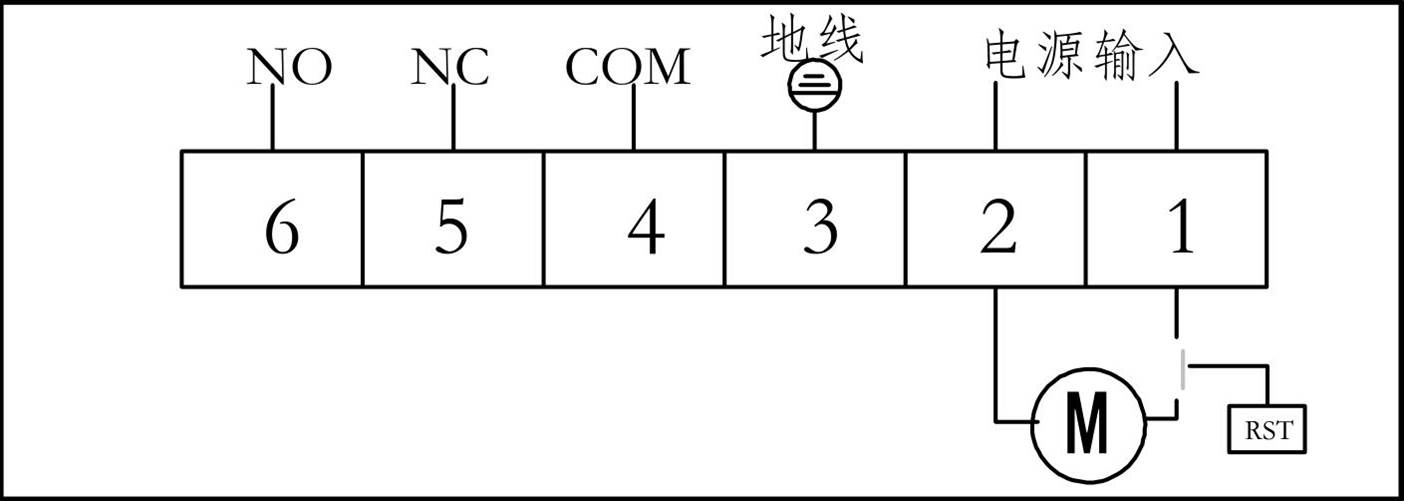

接线图 / WIRING DIAGRAM
